Разберёмся, как правильно читать сварочные чертежи, понимать обозначения швов и применять эти знания на практике — в том числе при изготовлении, например, тележки для сварочного полуавтомата.
Что такое сварочный чертёж
Сварочный чертёж — это технический документ, который содержит:
- изображения деталей и их взаимное расположение;
- указания по сварке (тип шва, способ сварки, размеры);
- технические требования (материал, термообработка, контроль качества);
- обозначения сварных швов;
- размеры и допуски.
Такие чертежи нужны, чтобы сварщик точно знал, что и как сваривать.
Типы сварных соединений (по ГОСТ 5264-80 и ГОСТ 14771-76)
В зависимости от взаимного расположения деталей различают:
- Стыковое («С») — детали в одной плоскости, торцами друг к другу.
- Торцевое («С») — свариваются торцы деталей, расположенные рядом.
- Нахлесточное («Н») — одна деталь частично лежит на другой.
- Тавровое («Т») — одна деталь перпендикулярна другой, соединение в виде буквы «Т».
- Угловое («У») — детали под углом (обычно 90°).
Скачать: ГОСТ-5264-80, ГОСТ-14771-76.
Обозначения сварных швов на чертежах
Швы изображают двумя способами:
- Видимый шов — сплошной основной линией.
- Невидимый шов — штриховой линией.
От изображения шва проводят линию‑выноску со стрелкой, указывающей на место сварки. На полке этой линии пишут условное обозначение.
Структура обозначения (порядок важен):
- Вспомогательные знаки (например, «шов по замкнутой линии» или «выполнить при монтаже»).
- Номер стандарта (например, ГОСТ 5264-80).
- Буквенно‑цифровое обозначение шва (например, С2 — стыковой, без скоса кромок).
- Способ сварки (если требуется).
- Катет шва (для угловых соединений, обозначается Δ, например Δ6 — катет 6 мм).
- Для прерывистых швов — длина провариваемого участка и шаг (например, 50 Z 100: длина 50 мм, шаг 100 мм).
Вспомогательные знаки (выполняются тонкими линиями, высотой как цифры):
- «+» — видимая одиночная точка (например, при точечной сварке);
- круг диаметром 3–5 мм — шов по замкнутой линии;
- знак «Z» — шахматный прерывистый шов;
- стрелка с углом ≈ 60° — цепной прерывистый шов.

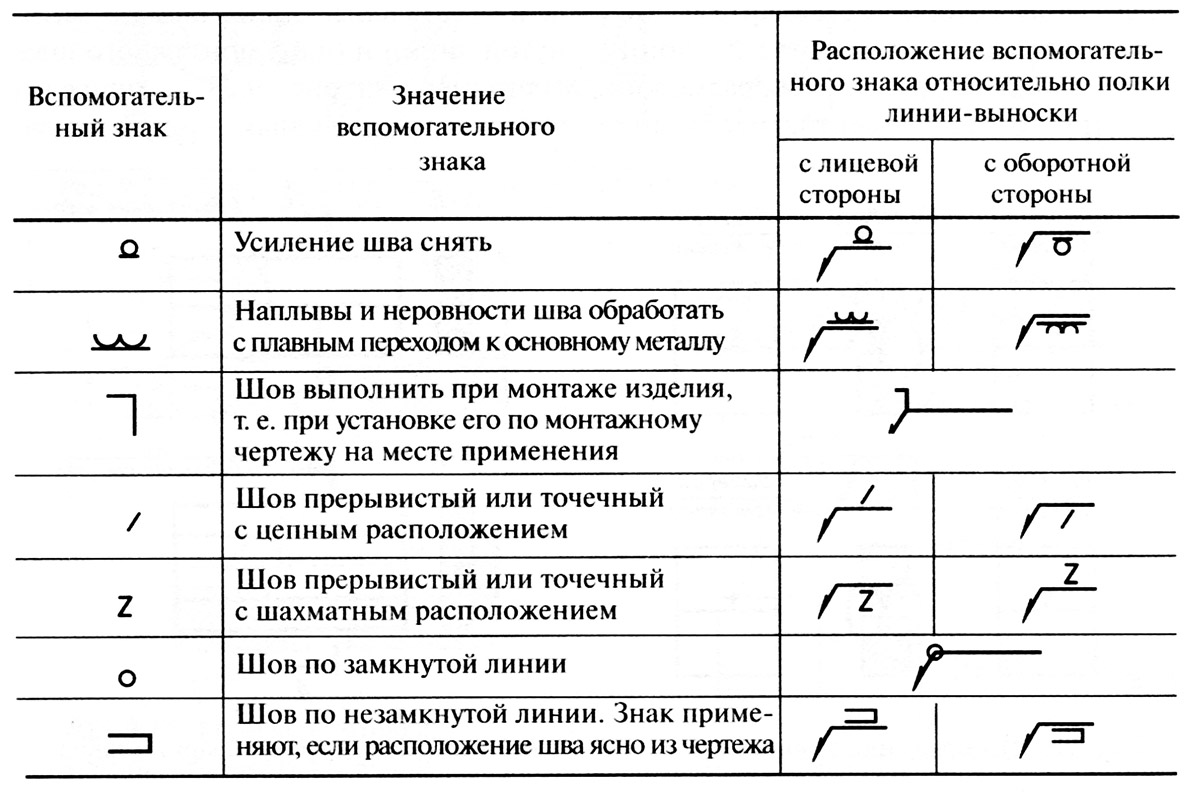

Таблица: обозначения:
Правила чтения чертежа
- Найдите все линии‑выноски со стрелками — они указывают на швы.
- Прочитайте обозначения на полках линий‑выносок.
- Определите тип соединения (С, Н, Т, У) и стандарт.
- Обратите внимание на вспомогательные знаки (замкнутая линия, монтаж и т. д.).
- Проверьте размеры: катет, длина участка, шаг прерывистого шва.
- Изучите технические требования — там могут быть дополнительные указания.
Примеры обозначений
- С2 по ГОСТ 5264-80 — стыковой шов без скоса кромок, односторонний.
- Т3 по ГОСТ 14771-76 — тавровый шов с двумя скосами одной кромки.
- Н1 по ГОСТ 14806-80, Δ5 — нахлёсточный шов без скоса кромок, катет 5 мм.
- У4 по ГОСТ 5264-80, 50/100 — угловой шов, прерывистый, длина участка 50 мм, шаг 100 мм.
Практические советы
- Если все швы одинаковые, их могут не обозначать у каждого — тогда ищите общую запись в технических требованиях: «Все швы по ГОСТ…».
- Для симметричных изделий достаточно обозначить швы на одной половине чертежа.
- Перед сваркой всегда проверяйте, какая сторона считается «лицевой»:
- для одностороннего шва — сторона, с которой варят;
- для двустороннего с несимметричными кромками — сторона основного шва;
- если кромки симметричны, любая сторона может быть лицевой.
- При работе с прерывистыми швами чётко выдерживайте длину провариваемого участка и шаг.
- Используйте шаблоны для проверки катета угловых швов.
Экспертное мнение
Опытные сварщики советуют:
- Всегда изучайте чертёж целиком перед началом работы — не только обозначения швов, но и общие размеры, материал, требования к прочности.
- Если обозначение непонятно, уточните у конструктора или технолога — лучше потратить 5 минут на вопрос, чем переделывать деталь.
- Для сложных конструкций (например, тележки для полуавтомата) полезно сделать эскиз или 3D‑модель — так легче представить взаимное расположение деталей.
- Ведите журнал выполненных работ: отмечайте, какие швы сделаны, какие были сложности. Это поможет в будущем и при сдаче объекта.
Чертежи тележки для сварочного полуавтомата
Тележка — это конструкция из рам, полок, колёс и креплений. На её чертеже будут:
- стыковые швы (рамы, соединения труб);
- угловые швы (крепление полок к раме);
- тавровые швы (вертикальные стойки и горизонтальные перекладины);
- возможно, прерывистые швы для облегчения конструкции.
Что искать на чертеже тележки:
- тип каждого соединения (С, Т, У);
- катет угловых швов (обычно Δ4–Δ6);
- длину и шаг прерывистых швов (если есть);
- требования к зачистке (например, «усиление снять»);
- указания по контролю (визуальный осмотр, проверка размеров).
Плюсы и минусы работы по сварочным чертежам
| Плюсы | Минусы |
|---|---|
| Чёткость и однозначность требований — сварщик точно знает, что делать | Необходимость знать стандарты и обозначения (ГОСТ, ISO) |
| Возможность контроля качества по заданным параметрам | Риск ошибок при неверном чтении чертежа |
| Унификация — одинаковые изделия получаются идентичными | Время на изучение чертежа перед работой |
| Снижение количества брака благодаря точным размерам и указаниям | Зависимость от качества самого чертежа (ошибки проектировщика) |
| Возможность автоматизации (например, программирование сварочных роботов по чертежу) | Сложность для новичков — требуется обучение |

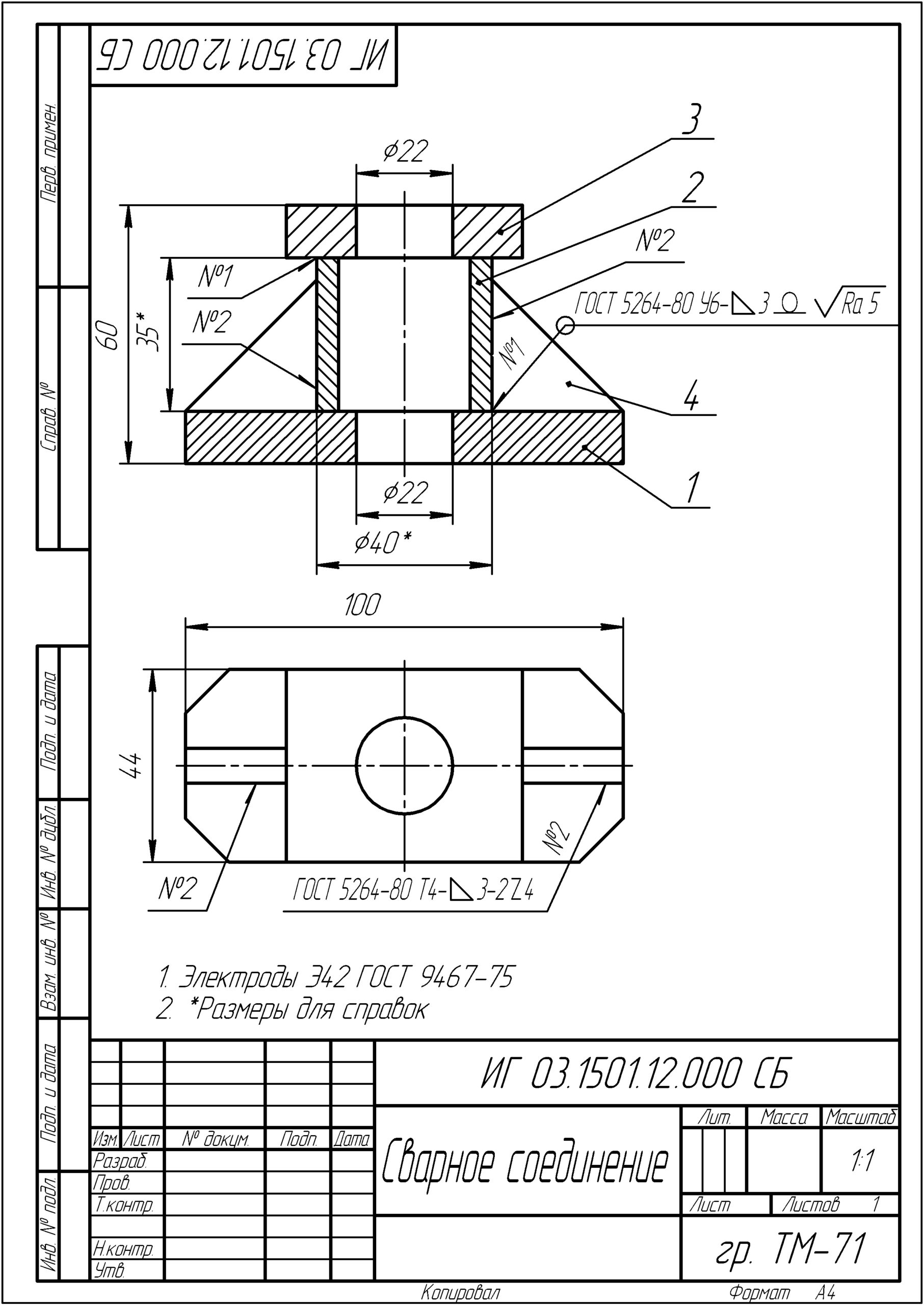

Примеры сварочный чертежей:
Основные сварные соединения на чертеже
Формат: .cdw
Размер: 1713 kb
Язык Русский
Чем открыть: КОМПАС-3D ViewerСкачать — Сварные-швы.cdw
Скачать — КОМПАС-3D Viewer v24
Краткий итог
Чтение сварочных чертежей — навык, который экономит время, снижает брак и повышает качество работы. Начните с изучения ГОСТов (5264-80, 14771-76, Р ИСО 2553-2017), разберите несколько простых чертежей, тренируйтесь расшифровывать обозначения. Со временем это станет привычным делом, и вы сможете уверенно работать даже со сложными конструкциями — от тележки для полуавтомата до крупных металлоконструкций.
На чертеже обозначен шов с маркировкой «У4 по ГОСТ 5264-80, 50/100». Что это значит и как его выполнить?
Это угловой шов (У), тип 4 по ГОСТ (с односторонним скосом кромки). Выполняется прерывисто: проваривается участок длиной 50 мм, затем пропускается 100 мм (шаг). Шов односторонний, без дополнительных требований к форме.
Почему на одном чертеже одни швы обозначены сплошной линией, а другие — штриховой?
Сплошная линия обозначает видимый шов — он находится с лицевой стороны или хорошо просматривается. Штриховая линия — невидимый шов, расположенный с обратной стороны соединения или скрытый другими элементами конструкции.
Что означает кружок на стрелке линии‑выноски?
Кружок диаметром 3–5 мм на стрелке означает, что шов выполняется по замкнутой линии — например, вокруг трубы или по периметру пластины.
В технических требованиях написано: «Все швы по ГОСТ 14771-76, Т3, Δ6, зачистить усиление». Что делать?
Нужно выполнить тавровые швы типа 3 (с двумя скосами одной кромки) по стандарту сварки в защитных газах. Катет шва — 6 мм. После сварки обязательна зачистка усиления — удаление избыточного наплава до уровня основного металла.
Как отличить на чертеже шахматный прерывистый шов от цепного?
Шахматный обозначается знаком «Z» между цифрами длины и шага (например, 50 Z 100). Швы чередуются в шахматном порядке с обеих сторон соединения.
Цепной обозначается без знака, просто цифрами (50/100) и выполняется строго друг напротив друга.
На чертеже указан шов «С1 по ГОСТ 5264-80», но нет размеров. Что это значит?
С1» — стыковой шов без скоса кромок.
Если размеры не указаны, их нужно искать:
в технических требованиях (например, «Толщина свариваемых листов 4 мм»);
на других видах чертежа;
либо уточнить у конструктора.
В каких случаях допускается не обозначать каждый шов на чертеже?
Если:
все швы одинаковые — тогда делают запись в технических требованиях: «Все швы по ГОСТ… тип…»;
изделие симметричное — швы обозначают только на одной половине, а ось симметрии отмечают штрихпунктирной линией;
швы типовые — их выносят в отдельную таблицу или спецификацию.
Как правильно интерпретировать знак «шов выполнить при монтаже»?
Такой шов не сваривается в цехе — его выполняют только на месте установки конструкции. Например, при монтаже металлоконструкции на стройплощадке. Это важно для логистики и последовательности сборки.
На чертеже есть шов с пометкой «усиление снять». Какие инструменты использовать?
Для зачистки применяют:
угловую шлифовальную машину (болгарку) с зачистным диском;
напильник (для мелких швов);
пневматический зубило (для толстых швов).
Контроль — визуальный осмотр и шаблон сварщика.
Что делать, если обозначение шва противоречит изображению на чертеже?
Приоритет имеет обозначение на линии‑выноске.
Если есть расхождение:
Сверьте с другими видами чертежа.
Проверьте технические требования.
Если противоречие остаётся — обязательно уточните у разработчика чертежа. Самостоятельное решение может привести к браку.
Как на чертеже показать, что шов должен быть герметичным?
Герметичность указывают:
в технических требованиях («Шов должен быть герметичен, проверить опрессовкой»);
знаком «герметичный шов» (редко, по согласованию);
ссылкой на стандарт испытаний (например, «Контроль по ГОСТ 3242»).
